一、基礎參數
產品種類

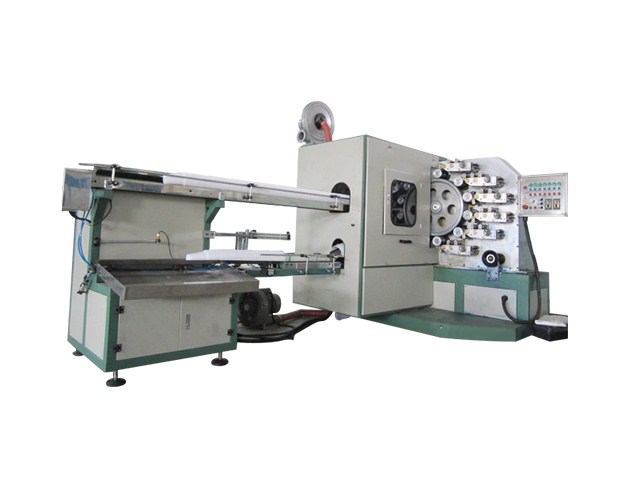

SP-4125為四色凸版膠印，心軸(工位)UV固化，適應塑杯的印刷
印刷直徑
∮40～∮110㎜
杯緣直徑
∮50～∮168㎜
最大印刷高度
110㎜
杯身高度
30～150㎜
杯身斜角
12°(maximum)
最大印刷速度
200個/分
總功率
12KW
二、總體結構要求
1.自動送杯
杯由杯盤自動進入送杯通道，減少人工頻繁上杯，送杯傳送帶由電機驅動與印刷速度同步。送杯器(螺旋輪)為特殊螺紋,適應于多種杯形，送杯器設45度、90度形式，可根據需要選配。
2.主機和傳動裝置
鑄造機座，穩定可靠，機體調節設X、Y坐標調節系統，主機由變頻電機驅動、同步帶傳動,設兩種印刷模式的自動換擋裝置，四周有門,頂部開放,透過觀察窗，操作者可清晰看見機器運行情況,方便做出正確的工作步驟。
3.印前處理
印前采用電暈處理，處理站杯模心軸旋轉是由電機驅動滾子鏈傳動橡皮輪,保證正確壓力。
當杯子擊穿時，電暈處理機發出聲光報警，（選用PLC控制，可將壞杯在質控檢查站吹出)以便即時處理，避免破壞印刷。
4.印刷
印刷色站,每個色站由機械驅動,供墨量大小調節方便,設上下著墨系統.
印版輥,設彈簧承載的定位銷,以適應快速換版。
印刷滾筒帶4個橡皮的印刷站,采用雙面膠固定，雙杯、無杯自動停機.
設質控檢查站,按鈕可選擇的吹出單個杯子。
5.心軸(工位)UV固化
UV燈選用6KW，配用特制反光罩和冷卻系統和臭氧排放系統。
當停機或無杯時，燈箱自動關閉。
6.自動出杯
速度與印刷一致，可排除杯重疊壓力波動而引起的計數不準確。
根據兩杯間的高度，采用計數輪計數，無誤差。
氣動推杯分離，整齊有序。
收杯盤角度可變化,最大推杯長度為800㎜。
7.電氣控制
整機采用低壓電器控制(或選用PLC控制)，所有電器裝置在一個控制柜內，高度合適，方便適用。
操作控制盤為座式，可根據操作者方便置任一位置，機器各部線路聯接均設活動插座，方便拆卸、維修，整機氣路只須安裝一個氣連接。
8.標準附件
配印版沖壓機(版打孔裝置)。
三、技術文件
機器出廠,必備使用說明書、合格證及裝車單。
